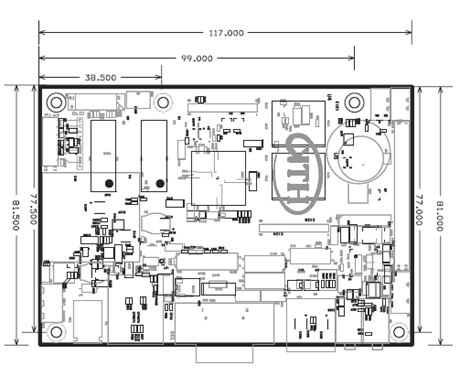

HSB1103是一款以AMD AU1100 SOC為核心的嵌入式主板，包括了DDR2內存、Flash存儲器和其他相關半導體器件，以及眾多外圍接口（Peripherals）。HSB1103采用整合板思路來設計，接口大都做在電路板上，去除了板子擴展連線的復雜性。同時整合多種功能，將AU1100的CPU所能實現功能基本上都考慮了，方便用戶使用和繼續開發使用。 產品特點 • 基于32位MIPS構架的CPU－AU1100,主頻400MHz，功耗250mW • 64MByte SDRAM,32MByte AMD MirrorBit FLASH • AU1100內置LCD控制器,可驅動（320x240（240X320）～1024X768）以內分辨率單/雙調色板、TFT和STN顯示，還支持圖象縱向和橫向的旋轉顯示 • 2個USB主機口，其中1主機口可復用為設備口 • 接口全、代碼詳盡，便于開發人員進行定制功能，詳盡的技術資料供開發人員深入了解，縮短產品開發周期，節省開發費用，快速完成系統評估及平臺的搭建 • 豐富的軟硬件學習資源，豐富的擴展功能，用戶自主選擇學習方向 尺寸規格： 產品規格： 硬件配置 • CUP : AMDAU1200（400MHz 主頻 , MIPS32 指令集） • RAM: 128M DDR-II • FLASH: 32M NOR FLASH • LCD ： 支持 5.7"～17"，4～24bit TFT_LCD 屏，分辨率320×240～1024×768 ，支持 LVDS、VGA和TV-OUT • 攝相頭接口：支持外接攝相頭 • 觸摸屏： 支持 5.7 〃～ 15 〃四線電阻式觸摸屏 • USB ： 1 個 USB2.0 主機口， 1 個 USB2.0 設備口支持 OTG • UART: 2 個 RS232 （包含一個全功能串口） • MMC/SD ： 1 個 MMC/SD 接口 • PCMCIA ： 1 個 PCMCIA 接口 • IDE ： 1 個標準 IDE 接口 • 子卡插槽： 1 個 168 針子卡接口 • 網絡接口： 10/100M 自適應以太網 • 音頻： AC97 , 4 Line-In , 2 Line-Out , MIC等 軟件系統 • 操作系統： 嵌入式 Linux 操作系統， 2.4.20 內核 • 自舉引導安裝程序： YAMON • 文件系統： JFFS2 文件系統 version2.1 • 圖形用戶接口：支持 Tiny-X 、Microwindows 、 QT embedded 、 MiniGUI 已集成開發的應用軟件 日歷、記事本、計劃 / 安排、任務表、地址簿、電子書閱讀器，圖形計算器， PDF 閱讀器、媒體播放器、嵌入式瀏覽器、視頻電話、 CAD 看圖軟件等 全部設備驅動程序 Frame buffer 驅動； 觸摸屏驅動; Ethernet接口控制器驅動； USB接口驅動； RS232串口驅動；； IrDA紅外接口驅動； PCMCIA/CF卡接口驅動; MMC卡接口驅動； 實時時鐘DS1309驅動
