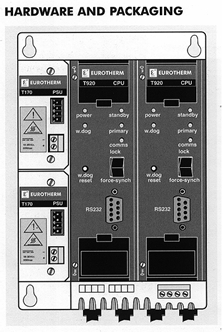

概述 　控制更加分散 　外來產品直接集成 　強有力的連續及順控能力 高可用性的過程控制 　分散控制單元每臺最大I/O容量128點 　全功能的連續和順序控制 　冗余CPU用于連續控制可無擾動切換 　可帶電插拔CPU和I/O模件 　單元管理概念符合SP88批量控制模型 　ALIN控制網絡提供對等及工作站通訊 　直接T640控制器集成 　符合CE規范 T103/T303控制單元硬件及裝配 控制單元機架和供電 　　T103單元控制器由一個或兩個CPU和16個I/O插槽構成的機架組成，每個CPU均由單獨的T170 PSU模件供電。T303單元監控器有一個無I/O模件的短機架。 CPU選項 　　有兩種不同的CPU： 　　T920－標準CPU；通過前面板端口（DB9連結器）支持MODBUS 　　T921－具大容量文件系統的高性能CPU；通過底板上的專用 　　插口（RJ45連結器）支持MODBUS CPU冗余 　　只需插入第二個CPU和PSU即可完成CPU冗余的雙重化運行可用于連續控制（無MODBUS或順控選項）。兩個CPU以主/備用配置，其間的高速數據鏈路提供對控制數據庫的跟蹤，以便主CPU故障時，備用單元的切換無振蕩。 維護和診斷 　　非活動的CPU模件可以在系統運行時被置換，從活動CPU中裝載它的策略及當前狀態。完全的硬件和軟件的狀態指示允許快速檢查和診斷。 T7540機柜 　　標準機柜滿足最具共性的需求，從安裝一臺T103單元的墻掛式機箱到安裝4臺T103單元和可選T303單元監控器的帶單獨端子區的落地式機柜。 　　如果需要一個就地操作員接口，一臺T1500盤裝工作站或一組T640回路處理器可安裝于前門上。 　　所有種類均已預組，且都包括標準端子單元，系統和變送器供電。供電及配電部件作為置于安裝板上的分部件被提供，包括用于故障監視的LED/繼電器單元以及一個用于RAM備份的電池/充電器組件。 　　機柜還可對危險區域提供本安柵。 組件 　　可向系統集成商和有特殊安裝要求的用戶提供不帶機柜的供電子部件，端子組件和輔助項。 T103/T303控制單元的可用性和冗余 以下特色保證了控制系統的高可用性： 控制子系統 I/O模件可為1到8通道，極高的經現場證實的MTBF 無源I/O母板 無擾動切換和無I/O丟失的冗余CPU 故障CPU在線更換，自動初始化 豐富的故障監視和診斷，帶看門狗繼電器 T640單元可單獨盤裝單元 端子 　　單獨插入式繼電器 　　單獨熔絲和可卸連接 供電 　　冗余系統供電 內部ALIN網絡 　　帶防短路和開路故障的12路無源集線器保證了ALIN的完整性 ALIN網橋 　　通過雙重化實現透明冗余 LIN控制網 　　冗余電纜和接口 T103/T303控制單元的控制環境 可大可小的控制單元以匹配過程體系 　　模塊特性以及基于LIN/ALIN的控制單元的無縫聯接允許實際的分布和一個結構化的控制工藝。 T103單元控制器 　　T103不但能做基本控制，而且能做協調/順序控制，自備最大128點I/O容量。更大的系統可通過若干T103單元的內部連接來實現以形成分散系統。 　　MODBUS通訊為單CPU模式的標準，可與其他設備相連。 T303單元監控器 　　大系統或復雜順控和批量應用以‘層’的形式處理，通過將前端閉環控制及其相關的I/O和控制模塊（邏輯設備）從主控制策略分離出來而實現，符合將要出臺的SP88批量控制標準。這是通過讓T303單元監控器充當策略協調的角色來實現的。T303采用與T103單元控制器相同的CPU，提供對低層設備的協調和順序控制。T103單元負責本地控制回路和連鎖以及超馳邏輯等。 　　前端的分離和協調控制使得可對運行中的設備進行策略修改，并且對單元監控器的改動（甚至全部替換）都不會影響T103單元控制器中回路的運行。 連續和邏輯控制 　　連續策略是由從豐富的模擬和邏輯功能塊庫調出的功能塊連接而成的。 　　除了固定功能塊外，還有一些支持在標準模板內采用ST（結構化文本）編寫用戶算法的ACTION塊。它們特別適合于實現模件以表示現場設備如閥門、泵和馬達，這些均可利用ACTION塊的標準特色來創建——如一致性檢查。 順序控制 　　順控起著與連接數據庫相關的監控作用，因此可以獨立地上傳與下裝。這對批量順控越來越重要，與其說與過程，倒不如說與實際裝置更的關，如此，必須轉變?nèi)ミm合工廠靈活的需要。本機的文件管理系統的容量允許大量順控的存儲。它們的操作是通過連續數據庫中的專用塊來控制的。 處方 　　處方是將產品的特定數據傳送到控制系統的機制。產品處方可存儲在控制單元中并可就地啟動。數據存儲在連續數據庫中的RECORD塊中。 報警 　　所有系統和過程報警分四類，16個優先級。 T103/T303控制單元的I/O模件 　　大量的I/O模件滿足大多數的過程信號，所有I/O模件與底板電隔離，端子附件進一步擴展接口功能，并對數字輸出提供插入式繼電器以便于維護。
