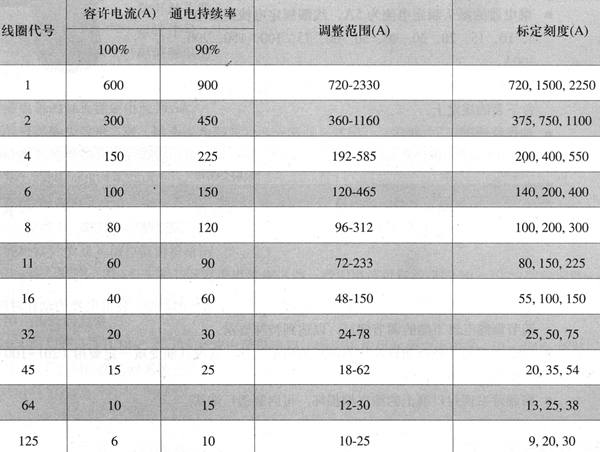

1.應用范圍 ●繼電器用于磁力控制器或保護開關板上，作為交直流電動機過載和短路保護之用。 不適于在下列條件下工作： O 有腐蝕性氣體及充滿導電塵埃戍水蒸氣的地方。 O 有劇烈震動或強力顛簸及與垂直面傾斜度超過5度的地方。 ●吸引線圈的技術數值如下： 2.主要技術參數 3.內部接線 ●吸引線圈的技術數值如下： ●觸頭接500V電壓設計，能承受交流380V，功率因數0．4時交流為2A的25，000次關合及25，000次斷開。 ●用戶須調整最下端的整定旋扭，使中間膠木槽對準所需的整定電流刻度。 ●用戶如需拆換底板或將元件換裝在電磁盤上，則須注意以下事項： O 動靜觸頭應無歪斜和卡信情況，觸頭的有關參數如下：觸頭壓力為100-150g，觸頭開關距長4-6mm。 O 當吸引線圈無電流時，銜鐵應靠自重回復原位，不得停在中間位置。 O 線圈接線柱上，導線兩面的緊固用墊圈和螺帽應在其中電流經過的一面，用銅墊圈銅螺帽，以使接觸良好。
