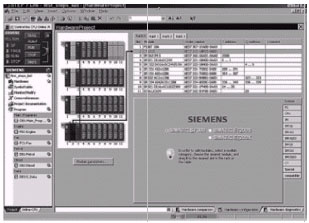

SIMATIC S7/C7/WinAC使用的軟件概述 SIMATIC 工業軟件是一個連接緊密的軟件工具系統，用于 SIMATIC S7 和 SIMATIC C7 PLC 以及具有 WinAC 的基于PC的控制。 它提供用于自動化項目所有方面和所有階段方便適用的功能。 包括： - 標準工具：編程 SIMATIC 硬件的基礎 - 工程工具：高級編程語言和基于工藝的軟件 - 運行時軟件：用于生產過程的即插即用運行軟件 - 人機界面（HMI）專門用于操作員控制和可視化的軟件 STEP 7 概述 基本 STEP 7 軟件是用于 SIMATIC S7，C7 和 WinAC 自動化系統的標準工具。 它允許用戶得以使用這些軟件系統的性能 STEP 7 具有用于自動化項目所有階段的用戶友好的功能： - 硬件的配置和參數化 - 通訊的定義 - 編程 - 測試，啟動和維護 - 文檔化和歸檔 - 運行/診斷功能 用于將PC連接到 MPI 和PROFIBUS 的部件： PC適配器 用于連接一臺PC到S7自動化系統，而不需要空的槽位（例如膝上型工控機或便攜式工控機）。使用市售 RS232 電纜進行連接（零調制解調器電纜；推薦：符合 CE 工業標準的 RS232 電纜）。 和通過 CP 的 MPI 連接具有相同的功能性 供貨范圍：PC適配器和產品簡介（包括操作、運行和技術規范等）。 結合STEP 7，使用以下描述的通訊處理器能連接編程器和 AT-PC 或便攜式工控機到PROFIBUS 和 SIMATIC S7 的多點接口（MPI）。 CP 5511 ● 用于帶有 PCMCIA 插槽的編程器/工控機/便攜式工控機 ● II 類 PCMCIA卡（16位） ● 包括用來連接到 PROFIBUS 的帶 9 針 Sub D 連接器的適配器 CP 5512 （準備用于 Windows 2000Pro和Windows XP Pro） ● 用于具有 PCMCIA 插槽的編程器/工控機/便攜式工控機。 ● II 類 PCMCIA 卡（32位 cardbus） ● 包括用來連接到PROFIBUS連接器的適配器 CP 5611 和 CP 5611-MPI ● 用于有 PCI 插槽的編程器/工控機/便攜式工控機 ● 短 PCI 卡（32 位） ● 包括 MPI 電纜的 CP 5611-MPI 用于連接工控機到工業以太網的部件 CP 1512 ● 用于帶有 PCMCIA 插槽的編程器/工控機/便攜式工控機 ● II 類 PCMCIA卡（32位 cardbus）;10/100 Mbit/s ● 包括用來連接到工業以太網的帶 RJ45 插座的適配器 CP 1612 ● 用于有 PCI 插槽的編程器/工控機/便攜式工控機 ● 短 PCI 卡（32位）；10/100 Mbit/s ● 帶有 RJ45 連接器用于接到工業以太網 關于以上通訊處理器的技術細節和支持的操作系統，請查閱有關產品目錄的數據。 有關在線連接工控機和SIMATIC S7/C7 控制器的進一步信息，請參閱產品樣本 IK PI，CA 01 或查看 A&D Mall。 STEP 7 Professional 綜述 除由 STEP 7 識別的語言外，STEP 7 Professional 支持所有 IEC 語言， ● LAD ● FBD 和 STL 這有以下的語言： ● 順序功能圖和 ● 結構化文本 還包括由這些語言所建立的程序的離線仿真。因此，STEP 7 Professional取代了STEP7，STEP7- GRAPH，S7-SCL 和S7-PLCSIM 各個軟件包的組合。 為早已使用 STEP 7 并希望有所變更的用戶提供 POWERPACK軟件。購買POWERPACK需要有效的STEP 7 授權。對 STEP 7 Professional 提供單獨的更新服務。 STEP 7 Lite 綜述 編程軟件，用于采用 SIMATIC S7-300，SIMATIC C7，ET 200S 和 ET 200X 的非聯網的解決方案簡單、方便和直觀的操作通過 STEP 7/STEP 7 Profes-sional 建立項目可以重復使用 STEP 7 Micro/Win 綜述 該編程軟件簡便、易學，用于SIMATIC S7-200，基于Windows 95/98/ Me/NT/2000 用于解決即使是復雜困難的自動化任務 用于快速進入項目和節省時間的編程 具有擴展的功能性 基于標準 Windows 軟件（已為人們所熟悉和廣泛應用如 Windows 的Word，Outlook 可使用 LAD，F(xiàn)BD 和STL 標準語言編輯器先進行編程：任何時候都可以自由地選擇這些編輯器 用于TP070的TP-Designer 綜述 對用于 S7-200 系統的低成本 TP070 觸摸屏進行配置和參數化
