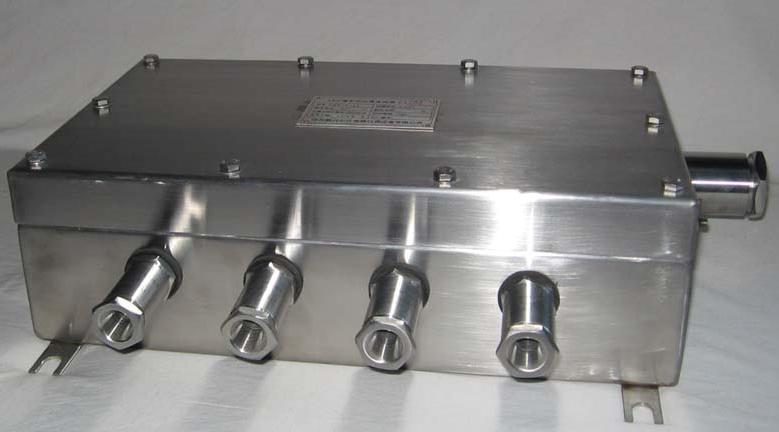

一．概述 LEC14-11增安型防爆接線箱，以下簡稱接線箱，經防爆電氣產品質量監督檢驗中心按標準GB3836.1-2000《爆炸性氣體環境用電氣設備 第3部分：增安型“e”》的規定，嚴格測試，檢驗合格，防爆標志Ex e II T4,防爆合格證號：CNEx07.0114。可用于II類、溫度組別T1－T4的爆炸性氣體環境1區、2區危險場所和戶外環境。 本產品內裝UK 10N型接線端子，額定電壓600V、額定電流65A，溫升低，壽命長，安全可靠，結構合理，外形美觀，安裝簡單，重量輕，維修方便，抗腐蝕能力強。主要用于石化、電力、冶金、輕工、煤炭、建材、消防等行業爆炸性氣體環境。 二．型號及含義 LEC 14 － 11 － 口 W 公 產 系 端 戶 司 品 列 子 外型、無則為戶內型 名 系 產 數 稱 列 品 （18、24、36、48、56） 代 （ 順 號 防 序 爆 號（薄板結構增安型防爆接線箱） 系 111－增安型防爆接線箱、材質為不銹鋼 列 112－增安型防爆接線箱、材質為冷軋鋼板噴塑 ） 113－增安型防爆接線箱、材質為不鋼板噴塑 三．防爆標志及含義 Ex e II T4 防 增 II 溫 爆 安 類 度 電 型 防 組 氣 爆 別 設 電 備 氣 標 設 志 備、可用于IIA、IIB、IIC 四．正常工作條件 a．環境溫度：－40～＋50度C; b．海拔高度：不大于2000 m； c．相對濕度：小于等于95％（＋25度C）； d．無顯著搖動和劇烈沖擊振動； e．II類、溫度組別T1～T4的爆炸性氣體環境1區2區危險場所； f．（戶外型）最大降雨強度：50mm/10mm; 五．主要技術參數 a．防爆標志Ex e II T4; b．額定電壓5000V（AC、DC），額定電流10、20、30、40A; c．最高工作溫度100度C; d．外殼防護等級IP54，可按用戶要求達到IP65； e．接線端子數量和電纜引入裝置規格數量見表1。 六．防爆結構 外殼以2mm的鋼板彎折、焊接（不銹鋼板為氬弧焊接）而成。箱體與箱蓋之間用海綿丁睛橡膠密封墊確保外殼的密封性能。壁掛式安裝板位于電器腔外。LEC14－11增安型防爆接線箱的結構、外型尺寸、安裝尺寸見圖1。
