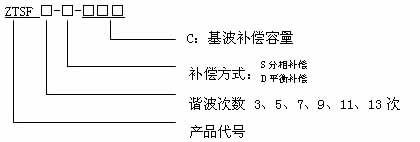

ZTSF低壓無功動態補償及濾波詳細內容： 一、概述： 隨著以晶閘管為主導器件的直流系統、變頻器、軟起動器的大量使用，破壞了50HZ電能基波的波形，產生了大量三次以上諧波污染，它使電容器難以投切，設備壽命縮短，接地保護功能失常，電網過熱，產生附加磁場而使精密電子設備誤動作，電纜著火，嚴重時甚至產生諧振而毀壞電網，針對諧波標準，我國在GB/T14549標準基礎上，將于2004年出臺強制性的規范，限制電網諧波，因此電力設備的供貨商及用戶必須預作準備。 二、原理： ZTSF系列動態無功補償及濾波裝置，同時兼有諧波治理及無功補償?shù)墓δ埽錇V波部分采用常規的LC串聯諧振電路，分別濾除3次、5次、7次、9次、11次、13次諧波（視工況不同）。而動態無功補償部分，則是將各次諧波的LC濾波器分成若干級（一般為3級），以80C196單片機為核心的功率因數檢測裝置實時檢測、跟蹤系統無功的變化，并通過可控硅無觸點開關，有選擇性的快速投切具有電容補償功能的諧波器組，使系統功率因數始終保持在設定值。 三、主要性能特點： 1、 按照負荷無功電流、諧波電流進行實時檢測，快速投切； 2、 實時顯示系統功率因數，母線電壓及保護動作信號； 3、 具有通訊功能； 4、 具有手動、自動切換功能； 5、 裝置中的濾波器微機保護具有濾波器過電流保護、速斷保護、晶閘管過熱保護、三相不平衡保護、過壓、欠壓保護； 6、 根據諧波源的特性設計濾波器的形式及投切方式； 7、 針對三相平衡及不平衡負荷，可實現三相或分相投切； 8、 克服了傳統交流接觸器投切方式的缺點，具有響應快，無合閘涌流沖擊，無電弧重燃，無需放電既可再次投切。 四、主要性能指標： 1、應用范圍：軋鋼機、電弧爐及其它直流交變負荷； 2、 額定電壓：400V，525V，660V，720V，960V； 3、額定容量： 100～900Kvar/每支路； 4、 額定功率： 50HZ； 5、 控制方式： 過零觸發或峰值觸發； 6、保護方式：過流、速斷、過電壓、欠電壓、零序、諧波超限； 7、 動態響應時間：20ms-40ms； 8、投切級數：27級； 9、 環境溫度：-40℃～+40℃； 10、 相對濕度：＜85% ； 11、大氣壓力：80～110Kpa（海拔為2000m時）。 五、型號說明：
