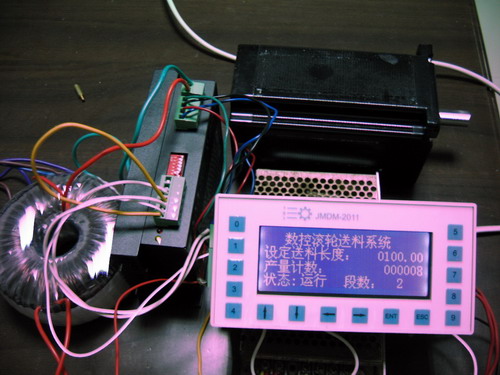

JMDM多功能高精度高速度高清晰LCD顯示滾輪沖床送料機專用的自動送料控制器 本產品研發制造商：深圳市精敏數字機器有限公司 簡介： JMDM數控沖床送料/滾輪送料控制系統是深圳市精敏數字機器有限公司在積累多年業內豐富的工業控制經驗的基礎上，收集和總結業內客戶各種典型送料功能需求，而自主研發的一款功能較完善、集成多種典型送料機控制功能的高端多功能數控滾輪送料控制系統。軟件功能豐富完善，基本涵蓋了送料控制所有的功能，且支持個性化功能和開機界面定制；硬件為JMDM-2011集成多功能型工業控制器，具有高清液晶LCD藍屏顯示、方便的人機交互界面、高精度高速度、抗強干擾能力、功能強大、穩定可靠等特點,可控制1路步進/伺服電機高速運動，脈沖頻率高達400KHZ！ 該控制系統帶文本顯示，使用時通過按鍵直接操作；開機界面可設置機械制造商公司名及聯系方式，為貴公司免費打廣告，讓生意旺起來！運行界面顯示“設定送料長度，產量計數，狀態，段數”其中“設定送料長度”指送料系統正在送料的長度，“產量計數”指送料完成的產品數量，狀態指系統正在運行的狀態，有“運行”“停止”“手動”三種，段數指系統正在運行的送料段數。實為集巧妙、大方、人性于一體的控制系統。 一、主要技術參數： 1）主控芯片芯片：高性能工業級進口高速運動控制專用芯片；8位高性能單片機作為運算控制芯片，程序空間為64K； 2）數據存儲空間：32K字節的數據存儲器，可以用來保存參數等數據，斷電數據不丟失； 3）輸入點：12路光電隔離數字量輸入，NPN輸入形式，輸入電流：10mA；其中有兩路可作中斷源，用來高速計數； 4）輸出點：8路光電隔離數字量輸出，集電極開路輸出形式，最大輸出電流為1A，輸出頻率可以達到20KHz，可控制氣缸、電磁閥、繼電器等； 5）1路高速脈沖輸出：脈沖頻率為200KHZ，最高可達400KHZ，精確控制1路步進電機或伺服電機； 6）時鐘芯片：內部采用了時鐘芯片DS12C887，可作時間運算和時間控制； 4）電源：主電源（內部工作電源）為5V直流電；外部電源為12～24V直流電； 5）通信接口：1路標準的RS232串行通信接口，可以與電腦等上位軟件通信，也可與多個控制器之間聯機工作； 6）程序寫入方式：可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級； 7）系統可靠性：系統采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，并有專業的電源監控電路使系統工作穩定可靠，無死機現象； 8）顯示屏：3.7英寸高清晰藍色LCD液晶屏顯示，192＊64點陣，可顯示12（字/行）＊4（行）個漢字，也可顯示圖形數字符號等； 9）人機交互界面：有16個薄膜輕觸開關，可在線設置多種參數； 10）外形尺寸：緊湊型機殼，控制器機殼尺寸：160mm＊80mm＊50mm，可用螺釘安裝； 11）軟件：采用C語言編程，編程靈活、功能強大； 二、功能簡介： 1）開機界面可定制顯示送料機廠家信息，免費為廠家打廣告； 2）可設定沖床、滾輪送料過程涉及的多種參數，包括： 多個送料段數（正在運行的送料段數）、每個送料段數的送料長度、產量計數（送料完成的產品數量）、系統正在運行的狀態狀態（運行、停止、手動）、自動送料速度、手動送料速度、加減速時間、送料輪大小、每轉脈沖等； 3）突出的亮點功能：具有無料檢測、送完輸出檢測、系統急停/暫停/啟動、產品數量計數清零、產量計數到達或無料停機時有報警輸出功能； 4）密碼設置功能：系統參數設定權限的密碼； 5）可實時實現高精度、高速的定位、定時、速度控制； 6）適用場合：適用于沖床、滾輪送料機的送料控制；在各種強電磁、高頻干擾等環境惡劣的工業場合運行穩定可靠。 三、JMDM-2011集成多功能型工業控制器的應用案例： 目前已廣泛應用于氣缸、電磁閥、繼電器、步進及伺服電機、比例閥控制、變頻器控制等高速、高精度模擬量輸入輸出、數字量輸入輸出場合。在全國各地已成功、廣泛應用于稱重篩選器、滾輪送料機、自動售水機、制袋機、沖床送料機、自動鉆孔機、自動輸送機、粉碎機、印刷機、切割機、壓粉機、壓力測試儀、液壓控制器、激光控制器、多路溫度控制器等要求高精度、高速度控制的場合或設備，并遠銷海外。 四、使用說明： （一）、運行畫面 1.開機時系統進入開機畫面，此時顯示“XXXXX”公司的公司名稱和聯系方式； 2.開機時系統進入自動運行畫面，此時按啟動按鈕則能正常運行； 3.開機畫面顯示后進入運行畫面，此時液晶顯示屏中上部顯示“數控滾輪送料系統”；左下角顯示“設定送料長度，產量計數，狀態，段數”，其中“設定送料長度”指送料系統正在送料的長度，“產量計數”指送料完成的產品數量，狀態指系統正在運行的狀態，有“運行”“停止”“手動”三種，段數指系統正在運行的送料段數。 （二）、參數修改 1.如何進入設置狀態 上電后控制器直接進入運行狀態，并處于停止時此時按面板上的“ESC“按鈕可進入設置狀態。 2.如何修改參數 上﹑下﹑左﹑右四個方向鍵用于移動光標，選擇要改變的數字。當光標到達要改變的數字時，輸入你想設定的數字，數字就定下來了。 設置狀態的特征是液晶屏的右半邊有一個光標，且按上﹑下﹑左﹑右四個方向鍵時可使光標移動。 3.如何設置參數 參數設置畫面共有五個，即主設置畫面、第二設置畫面、第三設置畫面、密碼設置畫面、系統參數設定畫面。 主設置畫面： 一段送料長度： 即第一段送料設定的送料長度； 0000.00——9999.99 單位： 毫米 二段送料長度： 即第二段送料設定的送料長度； 0000.00——9999.99 單位：毫米 三段送料長度： 即第三段送料設定的送料長度； 0000.00——9999.99 單位：毫米 四段送料長度：即第四段送料設定的送料長度； 0000.00——9999.99 單位：毫米 第二設置畫面： 五段送料長度：即第五段送料設定的送料長度； 0000.00——9999.99 單位：毫米 六段送料長度：即第六段送料設定的送料長度； 0000.00——9999.99 單位：毫米 設定送料段數：即一次送料過程所運行的不同送料長度的次數； 1——6 單位：段； 設定產量： 即設定加工的產品數量； 00000——99999 單位：個 第三設置畫面： 設定送料速度：即設定送料運行過程中的送料速度； 0000.00——9999.99 單位：毫米/秒 無料檢測使能：即使能沖床送料系統的無料檢測的功能； 0——1 設為0時則關斷無料檢測功能，設為1時則使能無料檢測功能 送完輸出使能：即每次送料完成后使能輸出一個信號； 0——1 設為0時送料完成有輸出，設為1時送料完成沒有輸出。 密碼設置畫面： 請輸入密碼：即進入下一頁的系統參數設定要輸入的密碼； 000000-999999 系統設定的密碼是654321；輸入正確就可以進入下一頁的系統參數設定，輸入錯誤則不能進入系統參數設定畫面。 系統參數設定畫面： 手動送料速度：即設定手動運行時的送料速度； 000.00——999.99 單位：毫米/秒 加減速時間： 即設定送料過程中的加減速時間； 0.00——9.99 單位：秒 送料輪大?。杭此土陷喌闹荛L； 000.000——999.999 單位：毫米； 每轉脈沖：即伺服電機轉一圈所對應的脈沖數； 00000——99999 單位：個/轉 4. 在參數設置畫面下按ESC鍵就退出參數設置畫面。 （三）、操作介紹 1.開機后進入運行畫面，若需修改參數則進入?yún)?shù)設定畫面； 2.在運行畫面時按啟動按鈕則系統正常運行； 3.在停止時按“NUM0”鍵即完成產品數量計數清零； 4.系統運行時按急停鍵則系統馬上停機，按暫停鍵則系統在當次送料完成后停機，再按啟動按鈕則系統接著運行； 5.當產量計數到達或無料停機時有報警輸出。
