步距角精度：     ±5%(整步，空載)
溫    升：       80°C（額定電流，2相通電）
環境溫度：       -20°C -50°C
絕緣電阻：       100MΩMin,500VDC
介電強度：       1800VAC,1S,3mA
徑向間隙：       0.02Max(450g負載)
軸向間隙：       0.08Max(450g負載)
最大徑向負載：   220N(從法蘭起20mm處)
最大軸向負載：   60N

產品型號說明:

例：KN57E56-300A
KN 57 E 56 300 A
廠家代號 電機結構尺寸 相數
E代表二相，S代表三相 機身長 度 相電流 轉軸類型
A代表單出軸，B代表雙出軸

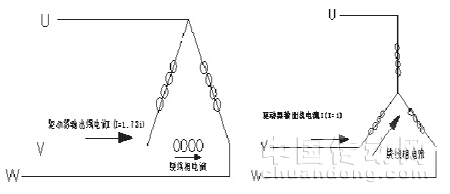

三相電機接線示意圖:

      驅動器和三相混合式電機的連接采用三線制，驅動器提供給電機的電流為三相正弦波，其電流大小以有效值標稱。電機繞組共有兩種接法：三角形和星形（見下圖）：

      三角形接法：使用較為普遍，高速性能好，但要求驅動器電流大（為電機繞組電流的1.73倍）。
      星形接法：驅動器的輸出電流和電機繞組電流相等。
