1. 概述

      AKH-0.66系列電流互感器，外殼采用阻燃,耐溫140℃的聚碳酸脂壓注成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，容量大，質量輕。

產品符合國際GB1208-2006。

2. 技術指標

◆測量CT一次電流5～6300A二次電流5A、1A、0.1A、0.05A

保護CT一次電流200～6300A，二次電流5A、1A、0.1A、0.05A

剩余電流CT一次電流0～5A，二次輸出電壓1V或電流2mA,20mA

雙繞組CT一次電流5～6300A，二次電流5A、20mA、1A、20mA

◆額定工作電壓AC0.66kV(等效AC0.69kV，GB156-2003)

◆額定頻率50～60Hz

◆環境溫度-30℃~70℃最高耐溫120℃

◆海拔高度≤3000m

◆工頻耐壓3000V/1min 50Hz

◆用于沒有雨雷直接侵襲，無嚴重污染及劇烈震動的場所

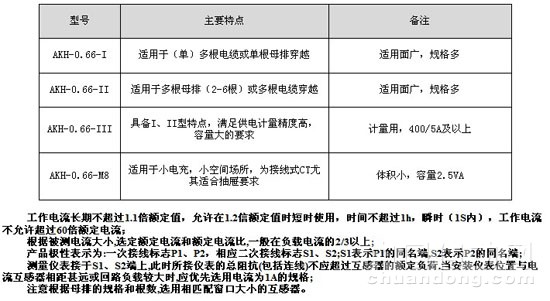

3. 選型說明

      根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。卸下互感器頂部接線罩殼，去掉引線墊片，二次引出后罩殼復位。計量電能用的可利用固定螺栓和罩殼上小孔加封鉛印，以防竊電。

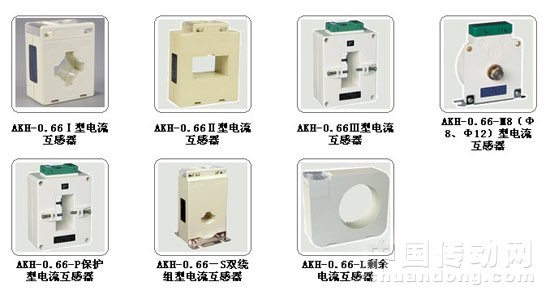

4. 產品規格
