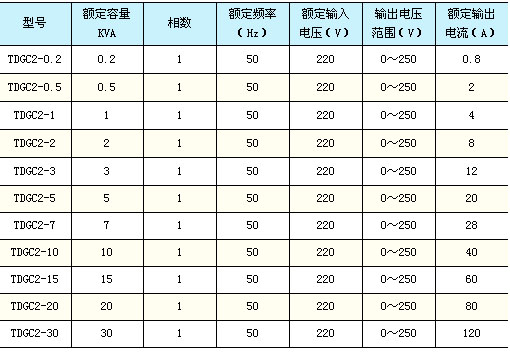

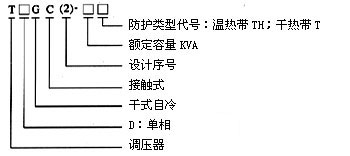

一、適用范圍 TDGC(2)系列調壓器具有外形美觀、波形不失真、體積小、重量輕、效率高、使用方便、運行可靠等特點，其性能更為優越?？蓮V泛用于工業（如化工、治金、儀器儀表、機電制造、輕工待），科學實驗，公用設備、家用電器中，以實現調壓、控溫、調速、調光及功率控制等目的，是一種理想的交流調壓電源。 二、主要技術參數 1、調壓器的基本參數按表1規定 2、調壓器額定（輸出）容量：調壓器額定容量按下式計算： 式中：P-調壓器額定輸出容量（KVA） m-相數，單相m=1； 三相m=3 12-額定輸出電流（A） U2最大輸出電壓（V） （三相為線電壓） 3、調壓器絕緣等級：調壓器絕緣等級為A級，線圈平均溫升限值為60℃。 4、過負荷能力，調壓器允許短時間超過額定輸出電流值，但不能超過表2的規定。 三、型號及其含義 四、基本原理與主要結構 1、基本原理 調壓器就是匝數比連續可調的自耦變壓器，當調壓器電刷借助于手輪主軸和刷架的作用，沿線圈的磨光表面滑動時，就可連續地改變?cè)褦?shù)比，從而使輸出電壓平滑地從零調節到最大值。 2、主要結構 （1）單元結構：?jiǎn)蜗?.2KVA 10KVA調壓器為調壓?jiǎn)卧Y(jié)構，一個上端面具有一定寬度的表面的線圈固定在工程的底座上，接觸組的電刷在彈簧壓力下與線圈的磨光表面緊密接觸，轉動手輪帶動電刷在線圈磨光表面上滑動進行調壓，單元調壓器一般為臺式，外面有防護通風罩。 （2）單相組裝結構：?jiǎn)蜗啻笕萘空{(diào)壓器系由幾個相同規格的單元組裝而成，各單元的電刷接觸組裝在同一個主軸上，線圈輸入端并聯連接，輸出端連接平衡電抗器，以平衡單元間電流分布并抑制環流。 （3）電刷結構：3KVA及以下單元調壓器，采用1～2塊石墨電刷和散熱良好的金屬架，4KVA及以上的單元調壓器，采用兩塊銅石墨復合電刷，電刷接觸組的壓板固定在線圈上端以限制其軸向位置，同時通過螺釘與主軸鎖緊，當需要拆修，調換主要軸或需要從調壓器底端伸出主軸時，只要松開螺釘，即可方便地進行。 表1
